Chapitren°7 l’électricité

BO : réaliser un circuit électrique, circuit en série, circuit en dérivation, propriétés des deux montages, notion sur le courant électrique.

I) Réalisation d’un circuit électrique

1) Les dipôles d’un circuit électrique

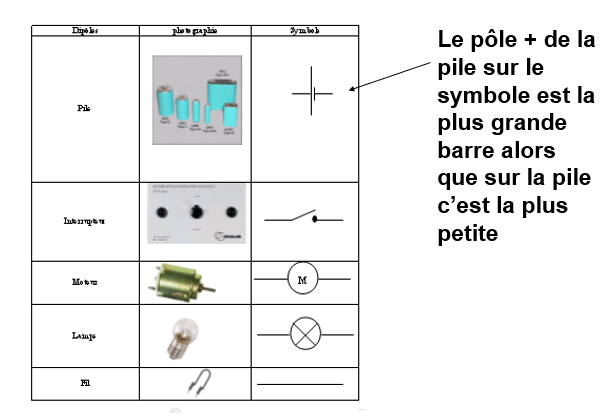

Les composants d’un circuit électrique qui contiennent deux bornes se nomment des dipôles. On les représente par des symboles normalisés

2) réalisation d’un circuit électrique

a) Réaliser le montage suivant

b) Dessiner le schéma normalisé de ce montage

c) Expérience

Ouvrir et fermer l’interrupteur puis observer.

d) Observations et conclusions

Un générateur produit de l’électricité

L’interrupteur permet d’ouvrir ou de fermer le circuit électrique

3) Expérience avec de la paille de fer

a) Expérience

On remplace l’interrupteur par de la paille de fer on observe qu’elle s’enflamme violement.

b) Conclusion

Lorsque le générateur est relié par un simple fil métallique on dit qu’il y a court-circuit, le courant électrique est important, il y a alors risque de destruction du générateur et formation d’un incendie.

https://www.youtube.com/watch?v=GSFBOkWb8tU

https://www.youtube.com/watch?v=WoAVFtgWvuM

https://www.youtube.com/watch?v=w8N-loxJuuM

• Exercices :1à 9 page 124

II. Circuit en dérivation

1) Expérience

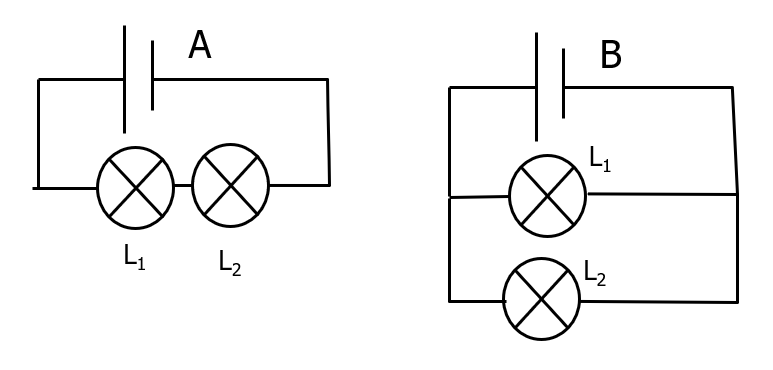

Effectuer successivement les montages A et B suivants puis :

Dévisser L1

Court-circuiter L1 soit brancher un fil à ses bornes

2) Observations et conclusions

a) Le circuit en série, le circuit A

Un circuit A est en série car il est constitué d’une seule boucle

Si on court-circuite un élément dans un circuit en série, il ne fonctionne plus et le courant est plus important dans le reste du circuit.

Si un élément ne marche plus dans un circuit en série, plus rien ne fonctionne

b) Le circuit en dérivation, le circuit B

Le circuit B est en dérivation car il est constitué de plusieurs boucles.

Si on court-circuite un élément dans un circuit en dérivation, on court-circuite le générateur,

il y a risque de destruction.

Si un élément ne marche plus dans un circuit en dérivation, le reste fonctionne normalement.

https://www.youtube.com/watch?v=FSP6wC31ZXU

https://www.youtube.com/watch?v=8v45PFoXnng

• Exercices 10 à 16 pages 124 et125

III. Le courant électrique

1) sens conventionnel du courant

a) Expérience n °1

Réalise un montage avec une pile, un moteur et un interrupteur, observer le sens de rotation du moteur et inverser les bornes de la pile.

b) observation

On observe que le moteur tourne dans le sens inverse si on inverse les bornes de la pile.

c) Conclusion

Le courant électrique a un sens, il sort par la borne + du générateur, parcourt le circuit et rentre par la borne-.

2) Utilisation d’une diode

a) Expérience

Faire le montage ci-dessous inverser les bornes de la pile et observer.

b) observation

La diode ne laisse passer le courant électrique que dans un seul sens.

3) conclusion

Une diode ne laisse passer le courant que dans un seul sens. ( sens passant).

Si cette diode est électroluminescente (DEL) elle brille lorsque le courant la traverse

Symbole d’une DEL :

• Exercices pages 125et 126 : 17,18,19,20,21,22,26

IV Conducteur et isolant

1) Reconnaître un conducteur et un isolant

1) expérience

Réaliser le montage suivant en plaçant entre A et B différents objets

2) Observations

Les objets suivants laissent passer le courant électrique : couteau, fourchette, cuillère,mine de crayon à papier

Les objets suivants ne laissent pas passer le courant : du papier, le plastique, du bois, une gomme.

3) conclusion

Un conducteur laisse passer le courant électrique

Un isolant ne laisse pas passer le courant électrique

2) Fonctionnement d’une lampe

1) Circuit fermé et ouvert

a) expérience

Dévisser légèrement une lampe de son support.

b) observation

La lampe brille mal et ne brille plus car le circuit est ouvert.

2) Fonctionnement d’une lampe

❶Le courant entre par le culot

❷Le courant monte par le fil de contact

❸Le courant traverse le filament et le chauffe à 3500°C, il émet de la lumière

❹Le courant descend par le fil de contact et ressort par le plot

Si un des éléments de la lampe est cassé elle ne brille plus.Une lampe est une suite ininterrompue de conducteurs.

Remarque :Le sens du courant pour une lampe n’a aucune importance

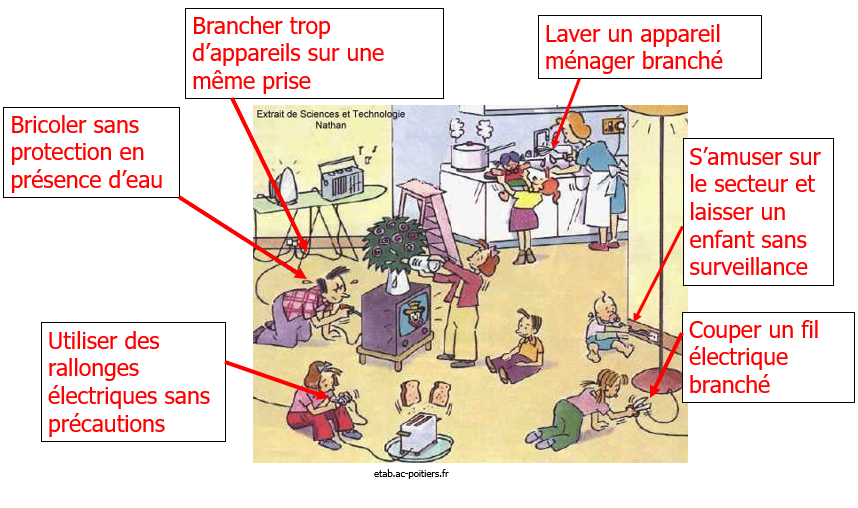

V. Danger de l’électricité

Le corps humain est conducteur d’électricité.

Dans une prise du secteur, il y a la phase et le neutre. La tension entre elles est de 230V

Il est possible de s’électrocuter par simple contact avec la phase ou avec la phase et le neutre.

Il est important de faire très attention !

Quelques vidéos sur la sécurité

Sécurité à la maison et dehors :

https://www.youtube.com/watch?v=wyJbFJOdGGo

Sécurité à l’extérieur de la maison

https://www.youtube.com/watch?v=VDYmTbH1V1U

Il est dangereux de

• Exercices 28,30, 32, 34, 36, 40, 41 page 130
